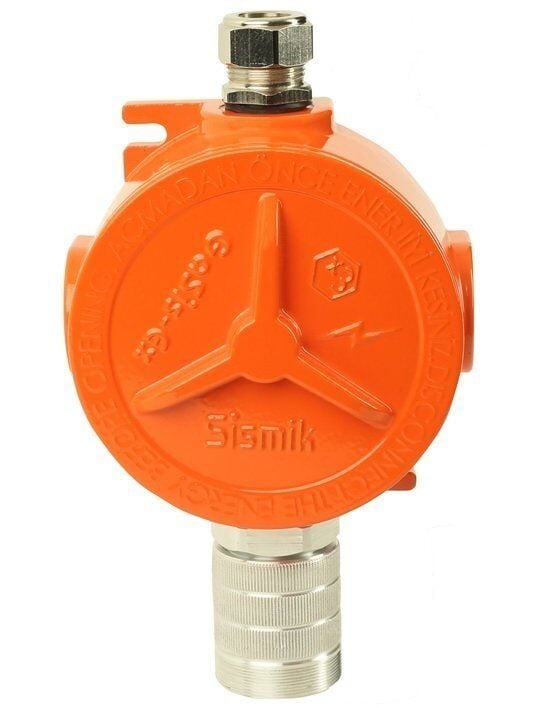

Hidrojen Gaz Ölçüm Cihazı – ATEX Sertifikalı
Hidrojen gazı (H₂) son derece yanıcı ve hızla yayılan bir gazdır. Bu nedenle erken ve hassas algılama hayati önem taşır.Hidrojen Gaz Dedektörü, batarya odaları, hidrojen üretim tesisleri, enerji depolama sistemleri ve endüstriyel proses alanlarında oluşabilecek hidrojen sızıntılarını anında tespit etmek üzere tasarlanmıştır.4-20mA analog çıkış, röle alarm çıkışı ve RS485 Modbus RTU haberleşme desteği sayesinde PLC ve SCADA sistemlerine kolayca entegre edilir.
Kategori
Marka
Stok Kodu
01.002.1.001.003.05
Garanti Süresi
24 Ay
Fiyat
16.665,83 TL + KDV
Havale
18.999,05 TL
(%5,00 havale indirimi)
3.333,17 TL den başlayan taksitlerle!!
19.999,00 TL
GaSis-EX01 Hidrojen Gaz Ölçüm Dedektörü - ÜRÜN TANITIM VİDEOSU
TEKNİK ÖZELLİKLER
| ÖZELLİKLERİ | AÇIKLAMALARI |
| Giriş Bağlantısı | 12-24VDC 2A |
| Güç Tüketimi | 4 Watt |
| Analog Akım Çıkışı | 4-20mA |
| Hata Akım Çıkışı | 1mA |
| İlk Akım Çıkışı | 3mA |
| Kalibrasyon Akımı | 2mA |
| Normal Ölçüm Akımı | 4-20mA |
| Ölçüm Üstü Akımı | >21mA |
| Besleme Giriş Noktası | 12-24VDC ve GND |
| 4-20mA Çıkış Noktası | 4-20mA ve GND |
| Alarm Çıkış Noktaları | NO-C-NC Kontak Uçları |
| Hata(Fault) Bildirimi | 3mm LED |
| Röle Kapasiteleri (NO) | 10A 125V AC, 5A 250V AC, 5A 30V DC |
| Röle Kapasiteleri (NC) | 3A 125V AC, 2A 250V AC, 1A 30V DC |
| Haberleşme Çıkışı | RS485, Modbus RTU |
| Sensör Ömrü | Ortalama 2 Yıl |
| Ağırlık | 1050 gr |
| Ölçüler | 205x121x69mm |
| Malzeme Türü | Alüminyum |
| Kullanım Alanları | Zone1 ve Zone2 |
| Montaj Konumu | Duvara Montaj |
| Kablo Rakor Girişleri | ½ NPT Kablo Girişi |
| IP Sınıfı | IP65 |
| Çalışma Sıcaklığı | -20°C - +60°C |
| Nem Aralığı | <95% RH |
| Çalışma Basıncı | 85-110 KPa |
| Saklama Koşulları | -20°C - +60°C |
| ATEX Etiket Bilgileri | II 2G Ex db IIB+H2 T6 Gb IP65 |
ÜRÜN TANIMI
- Sismik gaz ölçüm cihazları; Katalitik, Elektrokimyasal ve Pelistör sensörler içermekte olup, zehirli, yanıcı, patlayıcı gaz türlerini algılayabilmektedir.
- Sismik gaz ölçüm cihazının gövde ve sensör başlığının tasarımı ve yapısı ölçüm cihazlarının tehlikeli olan ortamlara ek olarak, tehlikeli olmayan alanlarda da kullanımına izin vermektedir.
- Gaz ölçüm cihazı üzerindeki röle çıkışları alarm ve hata durumlarında; Siren, vana, anahtar gibi harici cihazları kontrol etme olanağı sağlamaktadır.
- Gaz ölçüm cihazı 12VDC ve 24VDC Aralığında 2A çıkışa sahip güç kaynağı ile beslenmekte olup, endüstri standardında 4-20mA analog akım çıkış üretmektedir.
- Bu şekilde, Dedektör, 4-20mA analog akım girişine sahip kontrol panellerine bağlanabilmekte ve bu paneller ile haberleşebilmektedir.
- Sismik gaz ölçüm cihazları ; ATEX sertifikasına sahip olup, tehlikeli ortamlarda tam koruma sağlamaktadır.
- Sismik gaz ölçüm cihazları üzerinde algıladıkları gaz miktarına göre 4-20mA arasında analog akım çıkışı üretmektedir.
- Alarm durumunda aktif olan alarm rölesi ve sensör arıza durumunda aktif olan Fault (Hata) rölesi çıkışları bulunmaktadır.
- Ölçüm cihazı üzerindeki 4-20mA analog akım çıkışı Sismik kontrol panellerine veya 4-20mA analog akım girişine sahip panellere bağlanarak, cihazın algıladığı gaz miktarı bu panellerde izlenebilmektedir.
- 4-20mA çıkışları üzerinden ölçüm cihazının; İlk çalıştırma, kalibrasyon veya hata durumları ile ilgili de bilgi alınabilir.
- Ayrıca, gerekli durumlarda kullanılmak üzere RS485 Modbus RTU protokölüne sahip haberleşme yapısı da bulunmaktadır.
| GAZ TÜRÜ | SENSÖR TÜRÜ | ÖLÇÜM ARALIĞI |
| HİDROJEN | PELİSTÖR | 0-100%LEL |
GaSis-EX01 Gaz Ölçüm Cihazları - ALARM SEVİYELERİ
- Aşağıdaki tablo içerisinde Sismik firmasının üretmekte olduğu gaz ölçüm cihazları yer almaktadır.
- Her gaz türü için belirlenmiş olan ALARM1 seviyeleri mevcuttur.
- Bu değerler Sismik firması tarafından sabit tutulmuştur.
- ALARM1 seviyelerine ulaşan gaz yoğunluğu durumunda, ölçüm cihazları otomatik olarak Alarm durumuna geçecektir.
| GAZ TÜRÜ/ÖLÇÜM ARALIĞI | ALARM SEVİYESİ |
| HİDROJEN / 0-100%LEL | 20%LEL |
KALİBRASYON DURUMU
- Zaman geçtikçe gaz sensörünün algılamalarında kaymalar olacağından dolayı, Sismik firması gaz ölçüm cihazlarının periyodik olarak kalibrasyonunun yapılmasını önermektedir.
- Firmamız Elektrokimyasal gaz ölçüm cihazlarının 3-6 aylık periyotlarda, Pelistör tipi gaz ölçüm cihazlarının ise 3 aylık periyotlarda kalibrasyonunun yapılmasını önermektedir.
- Gaz ölçüm cihazlarının kalibrasyonu kullanıldığı ortama göre daha kısa sürede yapılması da gerekebilir.
- Gaz ölçüm cihazlarının First ve Gas olmak üzere 2 adet kalibrasyon modu bulunmaktadır.
- Kullanım kılavuzları içerisinde bu kalibrasyonları nasıl yapıldığı detaylı olarak anlatılmaktadır.
MONTAJ KONUMLARI
| GAZ TÜRÜ | MONTAJ KONUMU |
| HİDROJEN | TAVAN-30cm AŞAĞI |
GaSis-EX01 Gaz Ölçüm Cihazları - KULLANIM ALANLARI
Gaz ölçüm cihazları geniş bir kullanım alanına sahiptir. İhtiyacın karşılanmasına yönelik tasarlanan gaz ölçüm cihazları uygulama alanının şartlarına özel çözümler sunarak geniş çaplı bir kullanıma imkân tanır. Gaz ölçüm cihazları zehirli gazlar, boyaların bıraktığı gözle görülmez atıklar, akü depolama ve şarj istasyonları, yakıt doldurma sonrası oluşan gazlar, atıklarda ortaya çıkan gazlar, hafriyat alanlarında oluşan patlayıcı gazlar başta olmak üzere pek çok alanda kullanıma uygundur.
Kullanım alanlarından bazıları aşağıda yer almaktadır.
- Endüstriyel Üretim yapılan Tesisler,
- Kimya Tesisleri,
- Gaz Dağıtım İstasyonları,
- Akaryakıt İstasyonları,
- Akü Şarj Alanları, Akü Odaları, Akü Depolama İstasyonları,
- İlaç üretimi ve Tesisleri,
- Fabrikalar,
- Atık İstasyonları ve benzeri,
- Laboratuvar ve Tesisler,
- Boya Üretim Tesisleri ve türevleri
