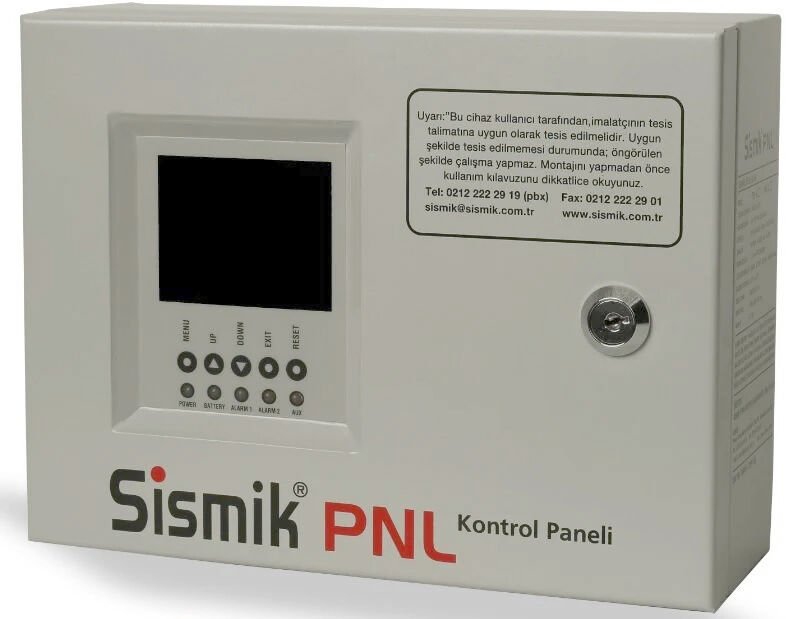

SİSMİK PNL | Gaz Kontrol Paneli
Endüstriyel Ölçüm Cihazı Gaz Kontrol Panelleri
Hidrojen-Amonyak-Karbonmonoksit-Hidrojen sülfür ve Patlayıcı Gazlar. 4-20mA - RS485 RTU
Kategori
Marka
Stok Kodu
01.003.001.004.04
Garanti Süresi
24 Ay
Sismik PNL Gaz Kontrol Paneli - ÜRÜN TANITIM VİDEOSU
TEKNİK ÖZELLİKLER
| Giriş Bilgileri | 24V DC(±10%) 5A |
| Akü Beslemesi | 2x12V DC 7A(Opsiyonel) |
| Güç Tüketimi | 6 Watt |
| Ürün Modelleri | PNL-4 ve PNL8 Giriş |
| Röle Çıkışları | Alarm1,Alarm2,Aux,Fault |
| Buzzer Ses Çıkışı | ∼85dB-30cm |
| Sıcaklık Ölçümü | 0-50°C±2 |
| Nem Ölçümü | 0-90%RH±5 |
| Çalışma Sıcaklığı | 5°C ile 50°C |
| Nem Değeri | 10 ile 90%RH±5 |
| Güç Sigortası | 3A |
| Ölçüler | 265x200x100mm |
| Ağırlık | 2.2 kg |
Sismik PNL Gaz Kontrol Paneli - ÜRÜN TANIMI
- Sismik Gaz Kontrol Paneli gaz ölçüm cihazlarını sürekli okuyarak ortamdaki gaz seviyelerini izlemeye ve gerekli durumlarda çıkış vererek gaz kaçaklarına, patlamalara ve zehirlenmelere karşı güvenlik sağlamak için kullanılmaktadır.
- Gaz Kontrol paneline 4 veya 8 adet 4-20mA çıkış veren gaz ölçüm cihazları bağlanabilmektedir. Gaz ölçüm cihazları üzerinde ALARM1 ve ALARM2 olmak üzere 2 adet alarm rölesi, 1 adet AUX rölesi ve 1 adet Gaz ölçüm cihazlarının hata durumunu kontrol eden hata rölesi bulunmakta olup, bu röleler arıza veya alarm durumlarında aktif olmaktadır.
- Kullanıcı bağlantısı yapılan gaz ölçüm cihazları için bağımsız şekilde ALARM2 seviyesini ayarlayabilmektedir.
- ALARM1 seviyesi ise panel üzerinde sabitlenmiş olup, her gaz türüne göre imalatçı tarafından ayarlanmıştır.
- AUX rölesi ise kullanıcı tarafından ALARM1 ya da ALARM2 durumlarında çıkış vermesi için atanabilmektedir. Ayrıca, panel üzerindeki sensör ile ortamdaki sıcaklık ve nem değerleri de takip edilmektedir.
- Gaz Kontrol Paneli üzerinde 2,4 inch TFT LCD ekran yer almakta olup, bu ekran üzerinden Panele bağlantısı yapılmış gaz ölçüm cihazlarının; ON ve OFF durumları, algıladığı gaz seviyeleri, gaz ölçüm birimleri, alarm durumları ve hata durumları izlenebilmektedir. Ayrıca, ana ekranda sıcaklık, nem, tarih ve saat bilgisi de gösterilmektedir.
GÖSTERGE YAZI VE FONKSİYONLAR
Gösterge ve Yazılar
Gaz Kontrol Paneli üzerindeki LED ve Ekran yazılarının ifadeleri aşağıda yer almaktadır.
| GÖSTERGE VE YAZILAR | AÇIKLAMALAR |
| POWER LED | Güç kaynağının kullanıldığını ifade eder. |
| BATTERY LED | Akünün kullanıldığını ifade eder. |
| ALARM1 LED | ALARM1 çıkışının aktif olduğunu ifade eder. |
| ALARM2 LED | ALARM2 çıkışının aktif olduğunu ifade eder. |
| AUX LED | AUX çıkışının aktif olduğunu ifade eder. |
| Ekranda ON/OFF Yazısı | İlgili cihazının bağlı olup olmadığını ifade eder. |
| Ekranda ALARM1 Yazısı | ALARM1 seviyesinde algılama yaptığını ifade eder. |
| Ekranda ALARM2 Yazısı | ALARM2 seviyesinde algılama yaptığını ifade eder. |
| Ekranda ERROR Yazısı | Hata durumlarını ifade eder. |
Butonlar ve Fonksiyonları
Gaz Kontrol Paneli üzerinde ayar yapmak ve paneli reset durumuna almak için MENU, UP, DOWN, EXIT ve RESET butonları bulunmaktadır. Aşağıdaki tabloda buton fonksiyonlarının açıklamaları verilmiştir.
| BUTON ADI | TEK TIKLAMA GÖREVİ | ÇİFT TIKLAMA GÖREVİ |
| MENU | Menü ayar sayfasına giriş | Onaylama |
| EXIT | Bir önceki sayfaya dönme | Ana ekrana dönme |
| UP | Sayfada bir sonraki adıma ilerleme | Yok |
| DOWN | Sayfada bir önceki adıma ilerleme | Yok |
| RESET | Sistemi reset durumuna alma | Yok |
TFT LCD Ekran
Gaz Kontrol Paneli üzerinde 2.4 inch ekran bulunmakta olup, ekran üzerinde mevcut ortamın sıcaklık, nem, tarih ve saat bilgileri yer almaktadır. Kontrol paneline bağlanan ölçüm cihazlarının ON veya OFF olma durumları, algıladığı gaz seviyeleri, gaz ölçüm birimleri, ölçüm cihazlarının alarm durumları ve hata durumları izlenebilmektedir.
| SÜTUN | AÇIKLAMA |
| INPUT | Bağlı olan cihazın numarasını göstermektedir. |
| ON/OFF | Bağlı olan cihazın ON veya OFF durumlarını göstermektedir. |
| PPM/%LEL | Gaz seviyesini ve ölçüm birimini(PPM,%LEL,%vol) göstermektedir. |
| ALARM | Alarm durumunu göstermektedir. ALARM1,ALARM2 veya ( - ) |
| FAULT | Hata durumlarını göstermektedir. ERROR veya ( - ) |
PROGRAMLAMA
- Gaz Kontrol Paneli üzerindeki MENU, EXIT, UP ve DOWN butonları ile panele bağlanan gaz ölçüm cihazlarının; Alarm, gaz türü, gaz ölçüm birimi, tarih, saat, dil, AUX röle ayarı yapılabilmektedir.
- Sismik kontrol paneli fabrika ayarında dil olarak Türkçe ayarlanmakta olup, kullanıcı tarafından dil İngilizce olarak seçilebilmektedir.
- Ana menüye giriş için MENU butonuna 1 defa basılmalıdır.
- UP ve DOWN butonları kullanılarak kullanıcı istediği seçeneğe gelebilir ve MENU butonuna çift tıklayarak ilgili seçimi yapabilmektedir.
- Eğer EXIT butonuna tek tıklanırsa bir önceki sayfaya geri dönülecektir. EXIT butonuna çift tıklamak ise herhangi sayfadan ana ekrana dönülmesini sağlayacaktır.
- Cihaz Ayarlama: İlgili girişe bağlanan Detektörü ON/OFF yapmak, gaz türünü seçmek, gaz ölçüm birimini seçmek,
ALARM1 seviyesini görmek, ALARM2 seviyesi ayarlamak ve bağlı olan ON durumundaki Detektör bilgilerine ulaşmak için kullanılmaktadır. - Tarih, Saat & Dil Ayarlama: Panelin ; Tarih, saat ve dil (Türkçe, English) ayarlamak için kullanılmaktadır.
- Durum Kayıtları: Son 8 alarm ve hata kaydına ulaşmak için kullanılmaktadır.
- AUX Röle Atama: AUX rölesini ALARM1 veya ALARM2 ile birlikte ayarlamak için kullanılır.
ALARM1 SEVİYELERİ
- Aşağıdaki tablo içerisinde Sismik firmasının üretmekte olduğu gaz ölçüm cihazları ve panellerin ALARM1 seviyeleri yer almaktadır.
- Her gaz türü için belirlenmiş olan ALARM1 seviyeleri mevcuttur.
- Bu değerler Sismik firması tarafından sabit tutulmuştur.
- ALARM1 seviyelerine ulaşan gaz yoğunluğu durumunda panel çıkışları otomatik olarak Alarm durumuna geçecektir.
| GAZ TÜRÜ / ÖLÇÜM ARALIĞI | ALARM SEVİYESİ |
| METAN - 0-100%LEL | 40%LEL |
| LPG - 0-100%LEL | 40%LEL |
| BÜTAN - 0-100%LEL | 40%LEL |
| PROPAN - 0-100%LEL | 40%LEL |
| HİDROJEN - 0-100%LEL | 40%LEL |
| HİDROJEN SÜLFÜR 0-100 PPM | 40 PPM |
| AMONYAK - 0-100 PPM | 40 PPM |
| K.MONOKSİT CO - 0-1000 PPM | 160 PPM |
