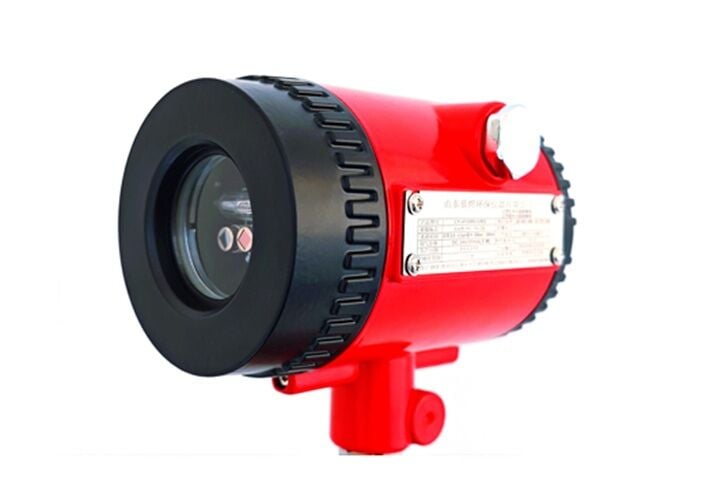

EXPROOF/IR2 ALEV DEDEKTÖRÜ
EXPROOF/IR2 Alev Dedektörü
EXPROOF/IR2 Alev Dedektörü, ultraviyole (UV) ve kızılötesi (IR) spektral algılama teknolojilerini kullanan, endüstriyel yangın algılama uygulamaları için geliştirilmiş noktasal alev dedektörüdür.
Üç fotoelektrik sensör ve mikroişlemci tabanlı sinyal işleme sistemiyle alev kaynaklı ışınımı algılar.
Farklı sinyal çıkışları sayesinde uygun yangın alarm panelleri, kontrol üniteleri ve endüstriyel otomasyon sistemleriyle entegre edilebilir.
Elektriksel Özellikler
- Besleme gerilimi: 24 V DC
- Normal çalışma akımı: Maksimum 25 mA
- Alarm akımı: Maksimum 55 mA
- Yangın alarm çıkışı: Röle kontağı
- İlave sinyal çıkışı: Röle kontağı
- Analog sinyal çıkışı: 4–20 mA
- Haberleşme arayüzü: RS485
- Kablo bağlantı girişi: M20 × 1,5
Algılama Özellikleri
- Algılama teknolojisi: UV/IR çift spektrumlu algılama
- UV spektral algılama aralığı: 180–260 nm
- IR spektral algılama aralığı: 3,8–4,3 µm
- IR görüş açısı: 90°
- UV görüş açısı: 120°
- Sensör yapısı: Fotoelektrik sensör
- Durum göstergesi: Yeşil LED
- Yangın alarm göstergesi: Kırmızı LED
- Sinyal işleme: Mikroişlemci tabanlı algılama ve parazit etkilerini azaltmaya yönelik algoritma
Çıkış ve Kontrol Bilgileri
- Yangın rölesi kontak kapasitesi: 2 A / 30 V DC veya 1 A / 125 V AC
- Sinyal rölesi kontak kapasitesi: 2 A / 24 V DC veya 2 A / 120 V AC
- 4–20 mA izleme sinyali: 5 mA, ayarlanabilir
- 4–20 mA alarm sinyali: 20 mA, ayarlanabilir
- RS485 haberleşmesi: Üreticiye ait iletişim protokolü; sistem entegrasyonu için protokol uyumluluğu kontrol edilmelidir.
- Röle çalışma yapısı: Bağlantı şemasına göre normalde açık/kapalı kontak seçenekleri
Mekanik ve Çevresel Özellikler
- Koruma sınıfı: IP66
- Gövde malzemesi: Metal
- Çalışma sıcaklığı: -20 °C ile +55 °C
- Depolama sıcaklığı: -20 °C ile +60 °C
- Bağıl nem: %0–93 ± %3 RH, yoğuşmasız
- Boyutlar: 145 × 111 × 130 mm
- Ağırlık: Yaklaşık 1,6 kg
- Montaj seçenekleri: Duvar, tavan veya uygun sabitleme aparatı
- Montaj aparatı: Yön ve görüş açısının ayarlanmasına imkân sağlayan braket
Algılama Performansı
EXPROOF/IR2 Alev Dedektörü , üretici kullanım kılavuzunda aşağıdaki test koşulları belirtilmektedir:
- 33 × 33 cm boyutlarında alkol alevi
- 25 metre mesafede n-heptan alevi
- Belirtilen koşullarda 30 saniye içinde alarm oluşturma
Koruma ve Standart Bilgileri
- Patlayıcı ortam işaretlemesi: Ex db IIC T6 Gb
- Kullanım kılavuzunda belirtilen standartlar: GB 12791-2006 ve GB 15631-2008
- Patlayıcı ortam standart referansları: GB/T 3836.1-2021 ve GB/T 3836.2-2021
Patlayıcı ortamlarda kullanım, ürünün geçerli sertifikası, montaj koşulları ve ilgili saha gereklilikleri doğrultusunda değerlendirilmelidir.
Kullanım Alanları
- Endüstriyel üretim ve proses tesisleri
- Yanıcı madde ve yakıt depolama alanları
- Kimya ve petrokimya tesisleri
- Makine ve ekipmanların yangın güvenliği uygulamaları
- Uygun yangın alarm ve endüstriyel otomasyon sistemleri
Montaj ve Bakım
Dedektörün görüş alanı açık tutulmalı; montaj yeri doğrudan güneş ışığı, yoğun çevresel ışınım, ısı kaynakları ve titreşim kaynaklarından mümkün olduğunca uzak seçilmelidir.
Elektrik bağlantıları enerjisiz durumda ve uygun teknik personel tarafından yapılmalıdır.
Kullanım kılavuzunda aylık kontrol ve test, en az yılda bir kez temizlik önerilmektedir.
