Deprem konusu bir gerçek. Önlem almak elimizde.

Sismik firması olarak üretmiş olduğumuz tüm deprem sensörleri TS 12884 belgesine sahiptir.
Boğaziçi Kandilli Rasathanesi testleri ve onay raporları olan ürünlerdir.

Sismik markalı deprem cihazları, TSE 12884 standardında belirlenen değerlere uygun algılama yaparak, deprem anında gaz vanası kapatma, asansör kata tamamlama gibi birçok görevi yapmak için kullanılabilmektedir.
Cihaz üzerinde bulunan ivmeölçer sensörü ile titreşim anında elde ettiği sinyalin frekansını ve genliğini belirlemekte ve bu değerleri TSE 12884 standardında belirlenen algılama ve algılamama değerlerine göre filtrelemektedir.
Cihazın ölçtüğü frekans ve ivme genliği TSE 12884 standardında belirlenen algılama değerlerine uyması halinde, cihaz ölçtüğü titreşimi deprem olarak sınıflandırarak, gaz vanası kesme, asansör kata tamamlama vb görevleri yapmaktadır.
Bu şekilde, kamyon, tır vb araçların oluşturduğu yapay titreşimler filtrelenerek, cihazın yanlış uyarı vermesi engellenmektedir.
TSE 12884 standardında yer alan ivme değerlerine göre ürünlerimizin algılama alarm seviyeleri belirlenmektedir.
BU DEĞERLER FİRMAMIZIN UYMASI GEREKEN YASAL SORUMLULUĞUDUR.
Firmamız bu sebeple yasal sorumluluklarının dışına çıkmadan faaliyet göstermeye devam etmektedir.

Piyadasa Erken uyarı cihazı veya sistemleri adı altında kullanıcılara bilgiler vermenin ciddi sorumlulukları olduğuna inanmaktayız.
Yanlış bilgiden kaynaklı oluşan panik ortamı istenmeyecek durumların meydana gelmesine sebep olabilmektedir.
Deprem sırasında P (Primary) ve S (Secondary) dalgaları olmak üzere, iki tür dalga oluşmaktadır. P dalgaları birincil dalgalar olup, düşük genliğe ve yüksek hıza sahiptir.
S dalgaları ise P dalgalarından sonra gelmekte olup, asıl yıkıcı etkiye sahip, daha yavaş dalgalardır. Deprem erken uyarı sisteminde P dalgalarının önceden yakalanıp, uyarı verilmesi gerekmektedir.
Bu şekilde, S dalgalarının yıkıcı etkisinden kaçınılabilinir. Ancak, deprem cihazlarında kullanılan ivmeölçer sensörünün P dalgalarının algılanmasında kullanılmasının bazı önemli limitasyonları vardır.
Bu limitasyonlar en önemlileri P dalgalarının düşük genliği, ivmeölçer sensörlerin düşük örnekleme hızı ve gürültüdür.
Literatürde ivmeölçer sensörlerinin kullanımı ile P dalgalarının tespiti üzerine çalışmalar olsa da,
Deney aşamasında olan bu çalışmalarda P dalgalarının tespiti için tek bir cihaz yerine yoğun sensör ağı kullanılmış ve elde edilen veriler makine öğrenimi modelleri ile sınıflandırılmıştır.
Bahsedilen nedenlerden dolayı P dalgalarının deprem cihazları ile tespiti mümkün olmayıp, P dalgalarının ölçümü için deprem araştırma merkezlerinde kullanılan yüksek hassasiyetli sismograflara ihtiyaç vardır.

Bu sebeple firmamız YASAL SORUMLULUKLARI doğrultusunda kullanıcılara bilgiler vermektedir.

Deprem anında aşağıda yer alan senaryoları uygulayabilirsiniz.

Sesli alarm verme özelliğine sahiptir.

Bağlı olduğu doğalgaz selenoid vanalarını keserek gaz kaçağı ve patlama riskine karşı tedbir sağlar.

Elektrik sistemlerini devre dışı bırakarak,elektrik kaynaklı yangın riskine karşı koruma sağlar.

Elektrik kesintisi durumunda devreye giren Jeneratör sistemlerini de devre dışı bırakabilir.

Asansörlerin en yakın kata gidip kapılarını açan kata tamamlama sistemlerini devreye sokar.

Yangın algılama sistemlerini veya yangın senaryolarını devreye sokabilir.

Deprem sensörleri ile ilgili sık sorulan sorular?

1.Deprem sensörleri depremi önceden biliyor mu ?

TSE 12884 standardına sahip piyasada yer alan tüm deprem sensörleri belirtilen ivme ve frekans değerleri üzerinden alarm durumuna geçmektedir. Bu standardın amacı düşük sarsıntı ve şiddetlerdeki depremleri filtrelemek ve panik ortamının oluşmasını engellemektedir. Depremin nerede ve ne zaman olacağını gerçekleşmeden bilmek %100 olarak henüz mümkün değildir. Bu konuda çalışmalar yapılmaktadır fakat henüz böyle bir durum söz konusu değildir.

2.Deprem sensörlerinin çalışma prensibi nedir ?

Deprem sensörleri içerisinde ivme(Titreşim) sensörleri yer almaktadır. Bağlı olduğu yapı içerisinde gün içinde birçok titreşim meydana gelmektedir. Bu titreşim doğal ve yapay kaynaklı olabilmektedir.Cihazlarımız bu titreşimlerin frekans ve ivme değerlerine göre şiddetli boyutlara ulaşması durumunda alarm konumuna geçmektedir. Bu şiddet değerlerin belirlendiği standart TSE TS 12884 standardıdır. TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır. Bu değerlerin amacı deprem hareketlerini filtrelemektedir. Deprem sensörlerinin gereksiz alarm ve uyarı vermesini engellemektir.

3.Cihazların kullanımı ile ilgili yönetmelik ve zorunluluklar nelerdir?

Doğalgaz sistemleri ile ilgili;

“Binaların yangından korunması hakkında yönetmelik” te Madde 112-J: Birinci ve ikinci derece deprem bölgelerinde bulunan ve bina yüksekliği 21.50 m’den fazla olan otel ve motel gibi konaklama tesisleri, toplanma amaçlı binalar, sağlık, eğitim, ticaret ve sanayi binaları ile yüksek binaların ana girişinde, sarsıntı olduğunda gaz akışını kesen tertibat, gaz dağıtım şirketi veya yetkili kıldığı kuruluş tarafından yaptırılır ve belediye gaz dağıtım şirketi tarafından kontrol edilir.

Asansör sistemleri ile ilgili;

“Binaların yangından korunması hakkında yönetmelik” te Madde 62-C: Birinci ve ikinci derece deprem bölgelerinde bulunan yüksek binalarda, deprem sensöründen uyarı alarak asansörlerin deprem sırasında durabileceği en yakın kata gidip, kapılarını açıp, hareket etmeyecek tertibat ve programa sahip olması gerekir.

4.Deprem sensörleri hangi şiddette alarm verir?

TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ivme ve frekans değerli içerisinde yer alan algılama ve algılamama değerleri bulunmaktadır.Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi, Türk Standartları Enstitüsü ve uzman kişilerin oluşturduğu komite ile Türkiye şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak, TS 12884 "sismik hareketleri algılayan otomatik gaz kesme cihazları” standardı oluşturulmuştur. Deprem sensörü bu standart değerlerine göre ayarlanmaktadır. Bu standardın dışında algılama değerini etkileyen hususlar yer almaktadır. Bunları göz önüne aldığımızda herhangi bir şiddet belirtmek uygun bulunmamaktadır.

5.Deprem sensörleri binaya mı yoksa daireye mi takılır ?

Deprem sensörleri binalara takılmaktadır. Daire bazlı takılmamaktadır.Binalarda yer alan ana kontrol sistemlerine bağlanmaktadır. Bunlar doğalgaz, elektrik, asansör, jeneratör yada yangın sistemleri olabilir.

İstenirse dairelerin koridorlarına siren ve acil çıkış bildirimleri yapan cihazlar ile irtibatlandırma yapılabilir.

6.Cihazların montaj ve kurulumları nasıl?

Deprem sensörleri zemine en yakın kata monte edilmelidir. Cihazların içerisinde kullanım kılavuzu ve montaj malzemeleri çıkmaktadır. Talimatlara göre kolaylıkla kurulum yapılmaktadır.

7.Deprem sensörleri elektrik kesintisi durumunda çalışıyor mu ?

Sismik markalı tüm deprem sensörleri içerisinde aküler bulunmaktadır.Elektrik kesintisi durumunda aküler üzerinden 48 saate kadar çalışmaya devam etmektedir.

Bu esnada deprem olması durumunda tüm fonksiyonlarını yerine getirmektedir.Elektrikler tekrar geldiğinde aküler kendini şarj etmektedir.

TS 12884 Standardı nedir?

Türkiye sınırları içerisinde 1.ve 2.derece deprem bölgelerinde kullanılmakta olan deprem sensörlerinin sahip olması gereken TS 12884 nolu sismik algılama standardı "Nisan 2002 tarihinde Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi ve TSE tarafından Türkiye
şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak oluşturulmuştur.

Deprem Uyarı Cihazlarının Şiddeti Algılama Değerleri Hakkında ?

Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”, TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ve aşağıda yer alan değerlere göre algılama yapmaktadır. Deprem cihazları TSE standardında belirtilen algılama değerlerine göre çalışmaktadır.Depremin şiddeti konusunda herhangi bir değer verilmemektedir. TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.

Bunlara ek olarak deprem cihazlarının algılama değerlerini etkileyen hususlar aşağıda belirtilmiştir.

Algılama Değerlerini Etkileyen Hususlar;

Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
Depremin merkez üssü'ne olan yakınlığı,
Depremin şiddeti,
Depremin süresi,
Cihazların KOLON yada KİRİŞ'e bağlı olmaması,
Cihazların zemine en yakın kata monte edilmemesi,
Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.

TS 12884/Nisan 2002 - Madde 1.2.2.1.2 Algılama Değerleri

Frekans (Hz)	Periyot (sn)	Maks.İvme (g)	Gerekli Koşul
7,7	0,13	0,60	ALGILAMALI
5	0,20	0,35	ALGILAMALI
2,5	0,40	0,25	ALGILAMALI
1	1	0,25	ALGILAMALI
Frekans (Hz)	Periyot (sn)	Maks.İvme (g)	Gerekli Koşul
10	0,10	0,30	ALGILAMAMALI
5	0,20	0,20	ALGILAMAMALI
2,5	0,40	0,15	ALGILAMAMALI
1	1	0,10	ALGILAMAMALI

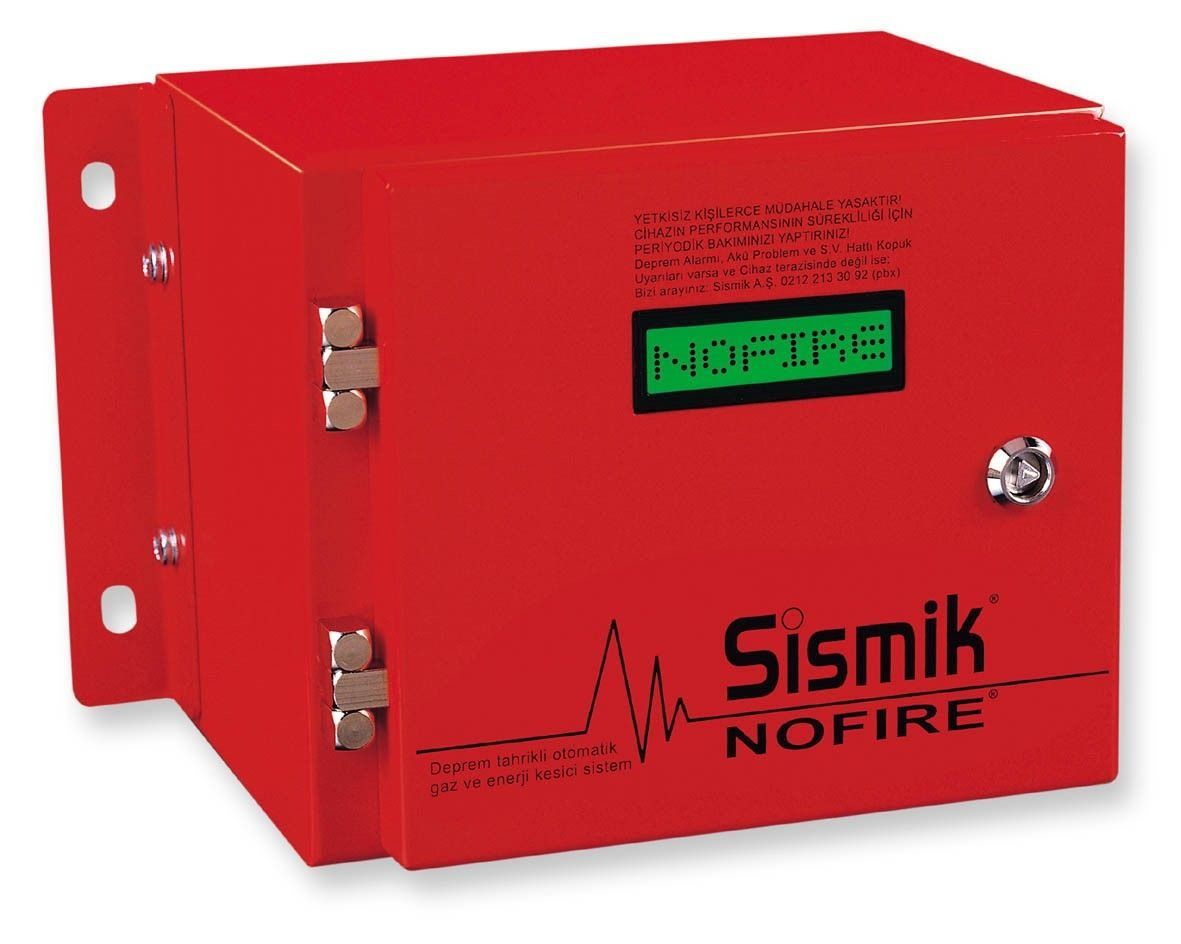

NOFIRE Deprem Uyarı ve Alarm Cihazı Özellikleri

NOFIRE Deprem Uyarı ve Alarm cihazını farklı yapan özellikler

Mekanik deprem Sensörü; Deprem anında veya herhangi bir sebepten dolayı oluşabilecek manyetik alanlardan kesinlikle etkilenmemektedir.
Paslanmaz çelik bilyesi ve patentli tasarımıyla uzun yıllar depremi algılayıp, sinyal gönderir yapıda imal edilmiştir
Harici sensör girişi sayesinde; Gaz alarm cihazı ile beraber kullanılarak, tek bir Selenoid Vanayı (12V DC) kapatabilme özelliği…
Kontak çıkışı sayesinde, istenilen her devreye kontak verebilme özelliği…
LCD göstergesi ile Bina yöneticisi veya yetkilisi için kullanım kolaylığı sağlamaktadır.
Dünya standartlarında üretilmiş, %100 sızdırmaz panosu ile uzun ömürlü güvenlik imkânı sağlamaktadır.
Pano bağlantısı sıkıca ve terazisinde montajı yapıldığında orta ve yukarı şiddetteki depremlerde kapama yapmaktadır.
Kesinlikle Tır, Dozer, Kamyon, Tren vb. gibi zemini titretebilen araçların çalışmasından etkilenmemektedir. Binanın kütlesel hareketi ile devreye girmektedir.

NOFIRE Deprem Uyarı ve Alarm Cihazı-Teknik Özellikleri

Çalışma voltajı (Şebekede): Giriş;190/230VAC 50Hz , Çıkış;13,80VDC ±%3
Stand by da akım çekişi: 0,03 A
Akü kapasitesi: 12V 2.3Ah
Akü besleme gerilimi:11,7VDC - 13,8VDC ± %3
Akü çalışma (Stand by da) süresi:36 saat
S.Vana röle kontak akımı: 5A (max) ; 240VAC / 28VDC
S.Vana çıkış akımı:1,6A
Kuru kontak çıkış akımı: 5A (max) 240VAC / 28VDC
Harici kontak giriş akımı: 5mA (max)
Akü çek etme özelliği:Otomatik (100 sn‘de bir 60 mA’lik yük ile) ve Manuel
Alarm durumunda S. Vana enerjilenme : Max. 4 sn süre ile enerjilendirme.
Çalışma ortam sıcaklığı: -10 ile +51,5º C arası
S.Vana bağlantı kablo kalınlığı, mesafesi: Max. 20m (1,5mmx2 TTR kablo)
Montaj konumu: Yatayda 0°
Depremi algılama konumu: 360°
Toplam yükseklik : 180mm
Toplam genişlik : 215mm
Toplam derinlik : 165mm
Ağırlık : 6.2 Kg

NOFIRE Deprem Uyarı ve Alarm Cihazı-Göstergeler ve uyarılar

Deprem alarmı: Deprem olduğunda, LCD ekranda "Deprem Alarmı” yazar ve sesli ikaz verir.
Şebeke çalışma göstergesi : LCD ekranda "Sistem Şebekede” yazar.
Akü çalışma göstergesi : LCD ekranda "Sistem Aküde” yazar..
Akü test özelliği : Akü test özelliği iki şekilde yapılır
Manuel ; Yapılacak periyodik bakımlarda, cihazın kapağı açılır ve içerideki akü test butonuna (2.buton) basılır. Eğer akü voltajı eşik geriliminin altına düşmüşse sistem şebekedeyken"Akü Şarjda” ve sistem aküde ise ”Akü Zayıf” ifadesi görülür ve sesli ikaz verir.
Otomatik ; Cihaz her 100 sn de bir 60mA’lik yük akımı ile eşik gerilimi olan 11,7VDC(±%5)’in altına düşüp düşmediği test edilir. Akü voltajı eşik geriliminin altına düşmüşse sistem aküde ise "Akü Zayıf” ,sistem şebekede ise "Akü Şarjda” ifadesi görülür ve sesli ikaz verir.
Akü zayıf veya problem(yetersiz) : Cihazın otomatik olarak yapmış olduğu akü testi 11 kez tekrarlanır.Bu süre zarfında akü geriliminde herhangi bir yükselme eğilimi görülmüyorsa LCD ekranda "Akü Problem” ifadesi görülür ve sesli ikaz verir.
S.Vana arızası veya hat kopukluğu ikazı : LCD ekranda "S.V. Hattı Kopuk” yazıyor ve sesli ikaz (her 5sn’de 3 kez) veriyorsa, Selenoid vanada sorun veya bağlantı kablosunda kopukluk vardır.
Akü otomatik şarj özelliği : Şebekede çalışırken devamlı şarj halinde.
Alarm reset özelliği : Manuel olarak. (1.buton)
Cihaz test özelliği : Manuel olarak. (3.buton)

NOFIRE Deprem Uyarı ve Alarm Cihazı-Güncel Sertifika ve Dokümanlar için aşağıdaki logoları tıklayınız...
