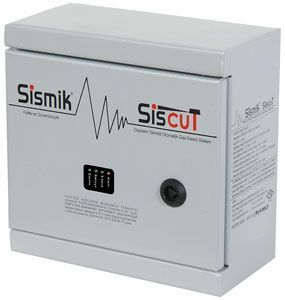

SiscuT | Doğalgaz Çıkışlı Deprem Uyarı ve Alarm Cihazı Sismik/Deprem Sensörü
SiscuT Doğalgaz Çıkışlı Deprem Uyarı ve Alarm Cihazı Hakkında Bilgiler
Deprem konusu bir gerçek. Önlem almak elimizde.
Sismik firması olarak üretmiş olduğumuz tüm deprem sensörleri TS 12884 belgesine sahiptir.
Boğaziçi Kandilli Rasathanesi testleri ve onay raporları olan ürünlerdir.
Sismik markalı deprem cihazları, TSE 12884 standardında belirlenen değerlere uygun algılama yaparak, deprem anında gaz vanası kapatma, asansör kata tamamlama gibi birçok görevi yapmak için kullanılabilmektedir.
Cihaz üzerinde bulunan ivmeölçer sensörü ile titreşim anında elde ettiği sinyalin frekansını ve genliğini belirlemekte ve bu değerleri TSE 12884 standardında belirlenen algılama ve algılamama değerlerine göre filtrelemektedir.
Cihazın ölçtüğü frekans ve ivme genliği TSE 12884 standardında belirlenen algılama değerlerine uyması halinde, cihaz ölçtüğü titreşimi deprem olarak sınıflandırarak, gaz vanası kesme, asansör kata tamamlama vb görevleri yapmaktadır.
Bu şekilde, kamyon, tır vb araçların oluşturduğu yapay titreşimler filtrelenerek, cihazın yanlış uyarı vermesi engellenmektedir.
TSE 12884 standardında yer alan ivme değerlerine göre ürünlerimizin algılama alarm seviyeleri belirlenmektedir.
BU DEĞERLER FİRMAMIZIN UYMASI GEREKEN YASAL SORUMLULUĞUDUR.
Firmamız bu sebeple yasal sorumluluklarının dışına çıkmadan faaliyet göstermeye devam etmektedir.
Piyadasa Erken uyarı cihazı veya sistemleri adı altında kullanıcılara bilgiler vermenin ciddi sorumlulukları olduğuna inanmaktayız.
Yanlış bilgiden kaynaklı oluşan panik ortamı istenmeyecek durumların meydana gelmesine sebep olabilmektedir.
Deprem sırasında P (Primary) ve S (Secondary) dalgaları olmak üzere, iki tür dalga oluşmaktadır. P dalgaları birincil dalgalar olup, düşük genliğe ve yüksek hıza sahiptir.
S dalgaları ise P dalgalarından sonra gelmekte olup, asıl yıkıcı etkiye sahip, daha yavaş dalgalardır. Deprem erken uyarı sisteminde P dalgalarının önceden yakalanıp, uyarı verilmesi gerekmektedir.
Bu şekilde, S dalgalarının yıkıcı etkisinden kaçınılabilinir. Ancak, deprem cihazlarında kullanılan ivmeölçer sensörünün P dalgalarının algılanmasında kullanılmasının bazı önemli limitasyonları vardır.
Bu limitasyonlar en önemlileri P dalgalarının düşük genliği, ivmeölçer sensörlerin düşük örnekleme hızı ve gürültüdür.
Literatürde ivmeölçer sensörlerinin kullanımı ile P dalgalarının tespiti üzerine çalışmalar olsa da,
Deney aşamasında olan bu çalışmalarda P dalgalarının tespiti için tek bir cihaz yerine yoğun sensör ağı kullanılmış ve elde edilen veriler makine öğrenimi modelleri ile sınıflandırılmıştır.
Bahsedilen nedenlerden dolayı P dalgalarının deprem cihazları ile tespiti mümkün olmayıp, P dalgalarının ölçümü için deprem araştırma merkezlerinde kullanılan yüksek hassasiyetli sismograflara ihtiyaç vardır.
Bu sebeple firmamız YASAL SORUMLULUKLARI doğrultusunda kullanıcılara bilgiler vermektedir.
Türkiye sınırları içerisinde 1.ve 2.derece deprem bölgelerinde kullanılmakta olan deprem sensörlerinin sahip olması gereken TS 12884 nolu sismik algılama standardı "Nisan 2002 tarihinde Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi ve TSE tarafından Türkiye şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak oluşturulmuştur.
Deprem Cihazlarının Şiddeti Algılama Değerleri Hakkında ?
Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”, TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ve aşağıda yer alan değerlere göre algılama yapmaktadır. Deprem cihazları TSE standardında belirtilen algılama değerlerine göre çalışmaktadır.Depremin şiddeti konusunda herhangi bir değer verilmemektedir. TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
Algılama Değerlerini Etkileyen Hususlar;
- Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
- Depremin merkez üssü'ne olan yakınlığı yada uzaklığı,
- Depremin şiddeti,
- Depremin süresi,
- Cihazların KOLON yada KİRİŞ'e bağlı olmaması,
- Cihazların zemine en yakın kata monte edilmemesi,
- Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.
TS 12884/Nisan 2002 - Madde 1.2.2.1.2 Algılama Değerleri
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 7,7 | 0,13 | 0,60 | ALGILAMALI |
| 5 | 0,20 | 0,35 | ALGILAMALI |
| 2,5 | 0,40 | 0,25 | ALGILAMALI |
| 1 | 1 | 0,25 | ALGILAMALI |
| Frekans (Hz) | Periyot (sn) | Maks.İvme (g) | Gerekli Koşul |
| 10 | 0,10 | 0,30 | ALGILAMAMALI |
| 5 | 0,20 | 0,20 | ALGILAMAMALI |
| 2,5 | 0,40 | 0,15 | ALGILAMAMALI |
| 1 | 1 | 0,10 | ALGILAMAMALI |
SiscuT Doğalgaz Çıkışlı Deprem Uyarı ve Alarm Cihazı - Ne işe yarar?
TSE TS 12884 standardına uygun üretilmiş olan Sismik SiscuT; binanın doğalgaz ana giriş borusu üzerinde bulunan gaz kesme vanalarına (selenoid vanalara) depremin ilk dalgasında 12V sinyal göndererek doğalgazı otomatik olarak keser. Kontaklı model ile normalde açık(N/O) ve normalde kapalı(N/C) kontakları sayesinde, deprem anında istediğiniz noktaya sinyal gönderilebilir.
SiscuT Doğalgaz Çıkışlı Deprem Uyarı ve Alarm Cihazı - Teknik Özellikleri
- Çalışma voltajı (Şebekede):Giriş ; 170/250VAC 50Hz
- Stand by da akım çekişi: 30mA
- Akü kapasitesi: 12VDC / 2.2Ah
- Akü çalışma (Stand by da) süresi: 24 saat
- Akü çek etme özelliği: Otomatik
- Çalışma ortam sıcaklığı: 0 ile +51,5º C arası
- S.Vana bağlantı kablo kalınlığı, mesafesi: (2x0,75mm2 TTR Kablo)-max.20m
- Montaj konumu: Yatayda 0°
- Akü uyarı gerilimi: 11,85 VDC(±%5)
- Boyutlar: 185mm*180mm*90mm
- Ağırlık: 2.7 Kg
- Kuru Kontak N/O – N/C: Asansör, Jeneratör, Elektrik, Yangın Panosu vb… sistemlerde kullanılmak üzere talep doğrultusundan Ek Kontak takılmaktadır.
SiscuT Doğalgaz Çıkışlı Deprem Uyarı ve Alarm Cihazı - Genel Özellikleri
- Deprem alarmı : Işıklı gösterge ve sesli
- Şebeke çalışma göstergesi: Işıklı gösterge
- Akü çalışma göstergesi: Işıklı gösterge
- Akü Bozuk veya yetersiz: Işıklı gösterge ve sesli. Cihazın otomatik olarak yapmış olduğu akü testi 1 gün boyunca tekrarlanır.Bu süre zarfında eğer aküler 11,85V üzerine çıkamıyor ise her 5 sn’de bir kez sesli uyarı verir ve ışıklı gösterge üzerindeki batarya ledi yanıp söndüğü görünür.
- S.Vana arızası veya hat kopukluğu ikazı: Işıklı gösterge ve sesli. Selenoid vana bobininde arıza veya vanaya giden bağlantıda kopukluk varsa eğer kapak üzerinde ışıklı göstergelerden S.Vana ledi sürekli olarak yanıp sönecek ve sn’de bir kez sesli uyarı verecektir.
- Akü otomatik şarj özelliği.
- Alarm reset özelliği: Reset butonu ile manuel olarak.
- Kapandıktan sonra darbe, titreşim vs. etkiler ile montaj ekseni bozulsa dahi, ilk pozisyona dönmez, manuel reset edilene kadar alarm durumunu korur.
- Tır, Dozer, Tren , Uçak, Silindir vs. zemini titretebilen araçların çalışmasından etkilenmez, zeminin kütlesel hareketi ile çalışır.
