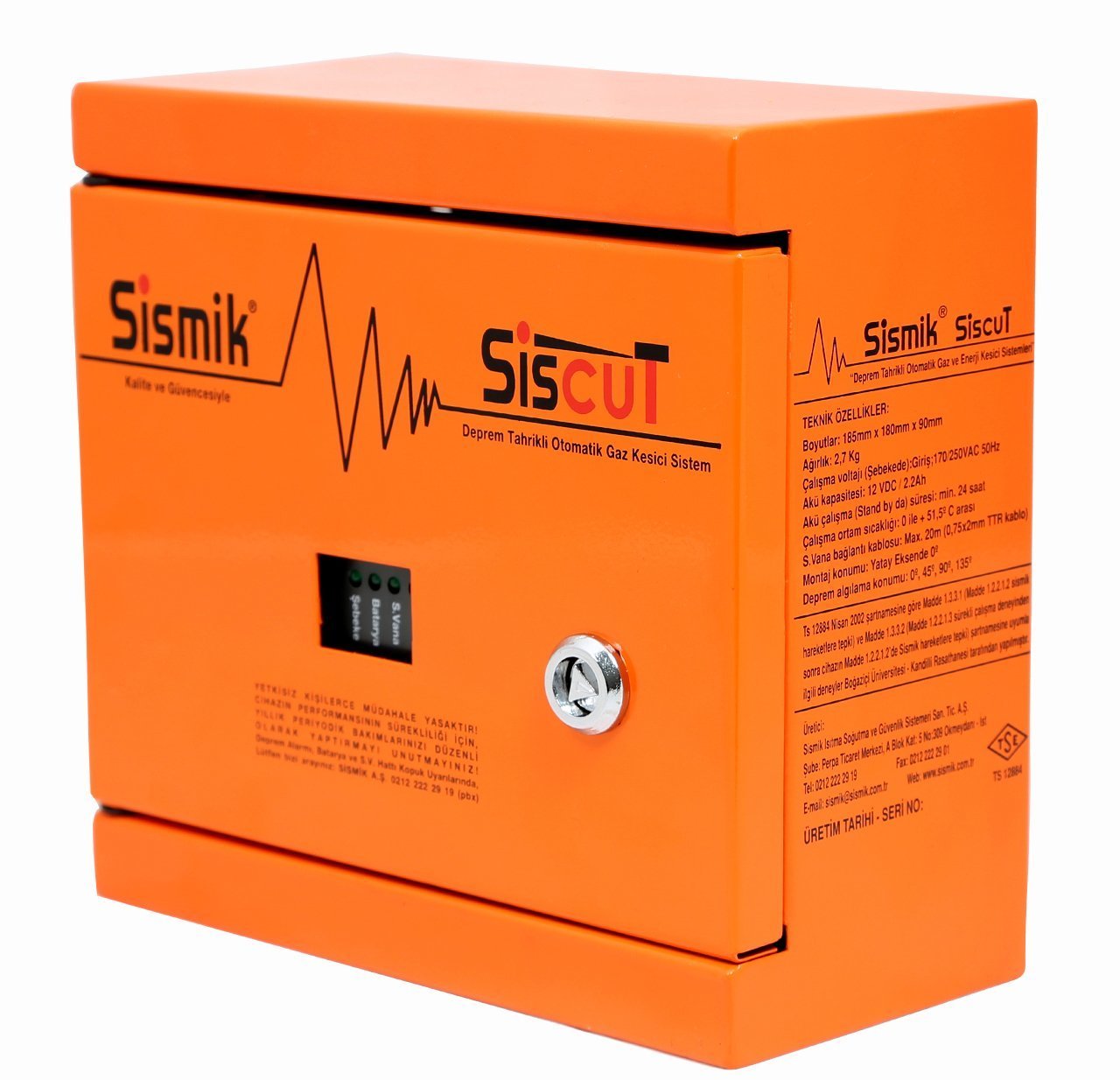

SiscuT Dört Çıkışlı Deprem Uyarı ve Alarm Cihazı Hakkında Bilgiler

Sismik markalı tüm deprem cihazları TSE 12884 belgesine sahiptir. Ayrıca Kandilli Rasathanesi ve Deprem Araştırma Enstitüsü onaylıdır.

TSE 12884 standardında belirtilen ivme ve frekans değerlerine zorunlu olarak uygun üretilmektir.
Piyasada yer alan TSE 12884 belgesine sahip tüm deprem uyarı ve alarm cihazlarının temel çalışma prensipleri aynıdır.

Deprem anında aşağıda yer alan senaryoları uygulayabilirsiniz.

Sesli alarm verme özelliğine sahiptir.

Bağlı olduğu doğalgaz selenoid vanalarını keserek gaz kaçağı ve patlama riskine karşı tedbir sağlar.

Elektrik sistemlerini devre dışı bırakarak,elektrik kaynaklı yangın riskine karşı koruma sağlar.

Elektrik kesintisi durumunda devreye giren Jeneratör sistemlerini de devre dışı bırakabilir.

Asansörlerin en yakın kata gidip kapılarını açan kata tamamlama sistemlerini devreye sokar.

Yangın algılama sistemlerini veya yangın senaryolarını devreye sokabilir.

Deprem sensörleri ile ilgili sık sorulan sorular?

1.Deprem sensörleri depremi önceden biliyor mu ?

TSE 12884 standardına sahip piyasada yer alan tüm deprem sensörleri belirtilen ivme ve frekans değerleri üzerinden alarm durumuna geçmektedir. Bu standardın amacı düşük sarsıntı ve şiddetlerdeki depremleri filtrelemek ve panik ortamının oluşmasını engellemektedir. Depremin nerede ve ne zaman olacağını gerçekleşmeden bilmek %100 olarak henüz mümkün değildir. Bu konuda çalışmalar yapılmaktadır fakat henüz böyle bir durum söz konusu değildir.

2.Deprem sensörlerinin çalışma prensibi nedir ?

Deprem sensörleri içerisinde ivme(Titreşim) sensörleri yer almaktadır. Bağlı olduğu yapı içerisinde gün içinde birçok titreşim meydana gelmektedir. Bu titreşim doğal ve yapay kaynaklı olabilmektedir.Cihazlarımız bu titreşimlerin frekans ve ivme değerlerine göre şiddetli boyutlara ulaşması durumunda alarm konumuna geçmektedir. Bu şiddet değerlerin belirlendiği standart TSE TS 12884 standardıdır. TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen değerlere göre algılama yapmaktadır. Bu değerlerin amacı deprem hareketlerini filtrelemektedir. Deprem sensörlerinin gereksiz alarm ve uyarı vermesini engellemektir.

3.Cihazların kullanımı ile ilgili yönetmelik ve zorunluluklar nelerdir?

Doğalgaz sistemleri ile ilgili;

“Binaların yangından korunması hakkında yönetmelik” te Madde 112-J: Birinci ve ikinci derece deprem bölgelerinde bulunan ve bina yüksekliği 21.50 m’den fazla olan otel ve motel gibi konaklama tesisleri, toplanma amaçlı binalar, sağlık, eğitim, ticaret ve sanayi binaları ile yüksek binaların ana girişinde, sarsıntı olduğunda gaz akışını kesen tertibat, gaz dağıtım şirketi veya yetkili kıldığı kuruluş tarafından yaptırılır ve belediye gaz dağıtım şirketi tarafından kontrol edilir.

Asansör sistemleri ile ilgili;

“Binaların yangından korunması hakkında yönetmelik” te Madde 62-C: Birinci ve ikinci derece deprem bölgelerinde bulunan yüksek binalarda, deprem sensöründen uyarı alarak asansörlerin deprem sırasında durabileceği en yakın kata gidip, kapılarını açıp, hareket etmeyecek tertibat ve programa sahip olması gerekir.

4.Deprem sensörleri hangi şiddette alarm verir?

TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ivme ve frekans değerli içerisinde yer alan algılama ve algılamama değerleri bulunmaktadır.Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi, Türk Standartları Enstitüsü ve uzman kişilerin oluşturduğu komite ile Türkiye şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak, TS 12884 "sismik hareketleri algılayan otomatik gaz kesme cihazları” standardı oluşturulmuştur. Deprem sensör bu standart değerlerine göre ayarlanmaktadır. Bu standardın dışında algılama değerini etkileyen hususlar yer almaktadır. Bunları göz önüne aldığımızda herhangi bir şiddet belirtmek uygun bulunmamaktadır.

5.Deprem sensörleri binaya mı yoksa daireye mi takılır ?

Deprem sensörleri binalara takılmaktadır. Daire bazlı takılmamaktadır.Binalarda yer alan ana kontrol sistemlerine bağlanmaktadır. Bunlar doğalgaz, elektrik, asansör, jeneratör yada yangın sistemleri olabilir.

İstenirse dairelerin koridorlarına siren ve acil çıkış bildirimleri yapan cihazlar ile irtibatlandırma yapılabilir.

6.Cihazların montaj ve kurulumları nasıl?

Deprem sensörleri zemine en yakın kata monte edilmelidir. Cihazların içerisinde kullanım kılavuzu ve montaj malzemeleri çıkmaktadır. Talimatlara göre kolaylıkla kurulum yapılmaktadır.

7.Deprem sensörleri elektrik kesintisi durumunda çalışıyor mu ?

Sismik markalı tüm deprem sensörleri içerisinde aküler bulunmaktadır.Elektrik kesintisi durumunda aküler üzerinden 48 saate kadar çalışmaya devam etmektedir.

Bu esnada deprem olması durumunda tüm fonksiyonlarını yerine getirmektedir.Elektrikler tekrar geldiğinde aküler kendini şarj etmektedir.

TS 12884 Standardı nedir?

Türkiye sınırları içerisinde 1.ve 2.derece deprem bölgelerinde kullanılmakta olan deprem sensörlerinin sahip olması gereken TS 12884 nolu sismik algılama standardı"Nisan 2002 tarihinde Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi ve TSE tarafından Türkiye
şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak oluşturulmuştur.

Deprem Cihazlarının Şiddeti Algılama Değerleri Hakkında ?

Deprem cihazları "Sismik Hareketlere Tepki Deneyleri”, TS 12884/Nisan 2002 - Madde 1.2.2.1.2’de belirtilen ve aşağıda yer alan değerlere göre algılama yapmaktadır. Deprem cihazları TSE standardında belirtilen algılama değerlerine göre çalışmaktadır.Depremin şiddeti konusunda herhangi bir değer verilmemektedir. TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.

Bunlara ek olarak deprem cihazlarının algılama değerlerini etkileyen hususlar aşağıda belirtilmektedir. Deprem cihazlarının algılama değerleri kullanıcıların taleplerine ve isteklerine göre ayarlanmamaktadır.

Algılama Değerlerini Etkileyen Hususlar;

Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
Depremin merkez üssü'ne olan yakınlığı,
Depremin şiddeti,
Depremin süresi,
Cihazların KOLON yada KİRİŞ'e bağlı olmaması,
Cihazların zemine en yakın kata monte edilmemesi,
Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.

TS 12884/Nisan 2002 - Madde 1.2.2.1.2 Algılama Değerleri

Frekans (Hz)	Periyot (sn)	Maks.İvme (g)	Gerekli Koşul
7,7	0,13	0,60	ALGILAMALI
5	0,20	0,35	ALGILAMALI
2,5	0,40	0,25	ALGILAMALI
1	1	0,25	ALGILAMALI
Frekans (Hz)	Periyot (sn)	Maks.İvme (g)	Gerekli Koşul
10	0,10	0,30	ALGILAMAMALI
5	0,20	0,20	ALGILAMAMALI
2,5	0,40	0,15	ALGILAMAMALI
1	1	0,10	ALGILAMAMALI

SiscuT Dört Çıkışlı Deprem Uyarı ve Alarm Cihazı - Ne işe yarar?

TSE TS 12884 standardına uygun üretilmiş olan SiscuT ; Birbirinden bağımsız dört adet normalde açık(N/O) ve normalde kapalı(N/C) kontakları sayesinde, deprem hareketini TS 12884 standardında belirtilen değerlere göre hissettiği andan itibaren istediğiniz noktaya çıkış gönderebilir. Cihaz üzerinde selenoid vana çıkışı ve harici kontak girişi bulunmamaktadır.

SiscuT Dört Çıkışlı Deprem Uyarı ve Alarm Cihazı - Teknik Özellikler

Çalışma voltajı (Şebekede):Giriş ; 170/250VAC 50Hz
Stand by da akım çekişi: 30mA
Akü kapasitesi: 12VDC / 2.2Ah
Akü çalışma (Stand by da) süresi: 24 saat
Akü çek etme özelliği: Otomatik
Çalışma ortam sıcaklığı: 0 ile +51,5º C arası
Montaj konumu: Yatayda 0°
Akü uyarı gerilimi: 11,85 VDC(±%5)
Boyutlar: 185mm*180mm*90mm
Ağırlık: 2.7 Kg
Kuru Kontak N/O – N/C: Asansör, Jeneratör, Elektrik, Yangın Panosu vb… sistemlerde kullanılmak üzere talep doğrultusundan Ek Kontak takılmaktadır.
Röle Çıkış Kapasitesi : 120 VAC - 2A / 24VDC - 2A

SiscuT Dört Çıkışlı Deprem Uyarı ve Alarm Cihazı - Gösterge ve Alarm Özellikleri

Deprem alarmı : Işıklı gösterge ve sesli
Şebeke çalışma göstergesi: Işıklı gösterge
Akü çalışma göstergesi: Işıklı gösterge
Akü Bozuk veya yetersiz: Işıklı gösterge ve sesli. Cihazın otomatik olarak yapmış olduğu akü testi 1 gün boyunca tekrarlanır.Bu süre zarfında eğer aküler 11,85V üzerine çıkamıyor ise her 5 sn’de bir kez sesli uyarı verir ve ışıklı gösterge üzerindeki batarya ledi yanıp söndüğü görünür.
S.Vana arızası veya hat kopukluğu ikazı: Işıklı gösterge ve sesli. Selenoid vana bobininde arıza veya vanaya giden bağlantıda kopukluk varsa eğer kapak üzerinde ışıklı göstergelerden S.Vana ledi sürekli olarak yanıp sönecek ve sn’de bir kez sesli uyarı verecektir.
Akü otomatik şarj özelliği.
Alarm reset özelliği: Reset butonu ile manuel olarak.
Kapandıktan sonra darbe, titreşim vs. etkiler ile montaj ekseni bozulsa dahi, ilk pozisyona dönmez, manuel reset edilene kadar alarm durumunu korur.
Tır, Dozer, Tren , Uçak, Silindir vs. zemini titretebilen araçların çalışmasından etkilenmez, zeminin kütlesel hareketi ile çalışır.
